Pengantar proses produksi rantai jangkar laut-Bagian 2

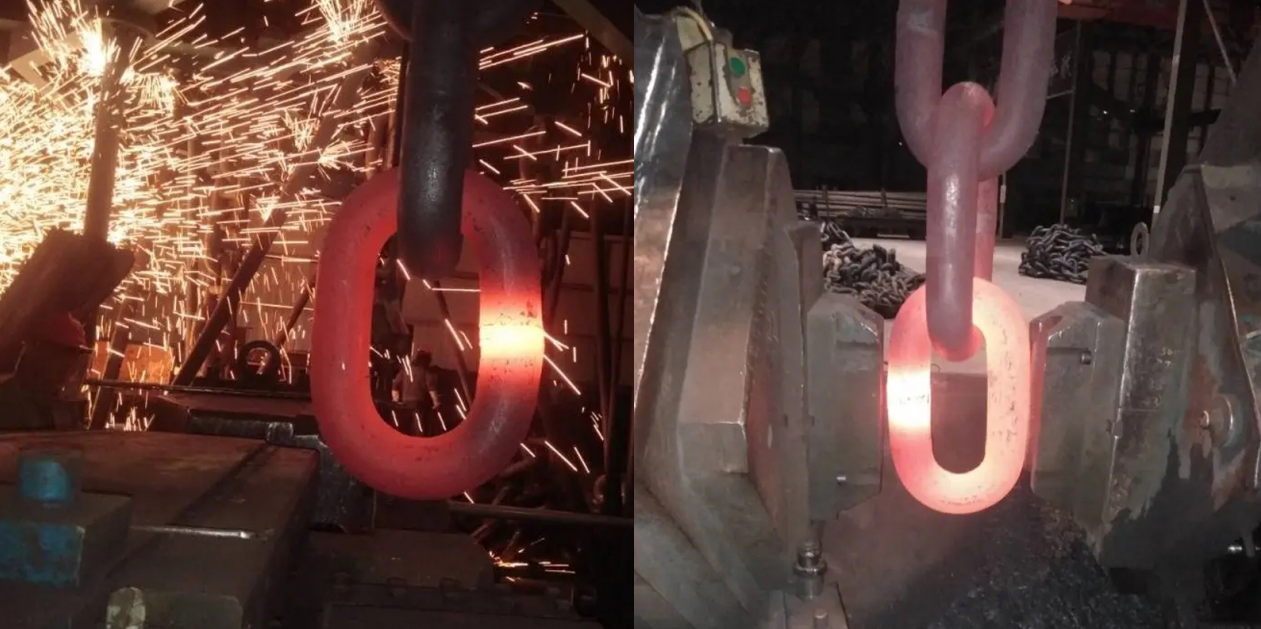

IV. Proses Perlakuan Panas

1. Pendinginan dan Tempering

- Rantai jangkar perlu menjalani pendinginan 900℃ dan temper 600℃ untuk meningkatkan kekuatan dan ketangguhan.

- Penelitian menunjukkan bahwa ketahanan aus paling baik jika diquenching pada suhu 860℃, sedangkan peningkatan suhu temper akan mengurangi kandungan fase α-ferit berbentuk jarum dan mengubah sementit dari berbentuk lembaran menjadi granular.

2. Optimalisasi parameter perlakuan panas

- Waktu penahanan selama temper mempunyai pengaruh yang signifikan terhadap kinerja. Ini memiliki efek yang nyata ketika waktu penahanan kurang dari 30 menit, namun efeknya menjadi lebih kecil ketika melebihi 30 menit.

- Peralatan perlakuan panas harus memenuhi persyaratan seperti kinerja pelestarian panas yang baik, keseragaman suhu tungku yang baik, dan penyediaan sistem pengukuran suhu multi-titik.

V. Pemeriksaan dan Verifikasi Mutu

1. Uji Tarik

- Bagian rantai jangkar lengkap (disebut sebagai "tembakan") memiliki panjang sekitar 27 meter dan telah menjalani uji tarik yang memerlukan ketahanan gaya puluhan ribu ton.

- Mesin tarik otomatis meregangkan semua sambungan untuk memverifikasi apakah kekuatannya memenuhi standar. Kerusakan apa pun pada tahap apa pun akan menyebabkan kegagalan seluruh rantai jangkar.

2. Pengujian Non-destruktif

- Pengujian partikel magnetik dan deteksi cacat sinar-X digunakan untuk mendeteksi retakan mikro yang tidak terlihat dengan mata telanjang.

- Pengujian ultrasonik memeriksa cacat internal untuk memastikan integritas struktur rantai jangkar.

3. Tes Lainnya

- Uji Ketahanan Korosi: Tempatkan rantai jangkar di air laut selama 7 hari dan amati tingkat karat permukaannya.

- Uji Serbuk Karbon: Mendeteksi retakan kecil yang tidak terlihat dengan mata telanjang.
